Cognex In-Sight 9000 Serisi

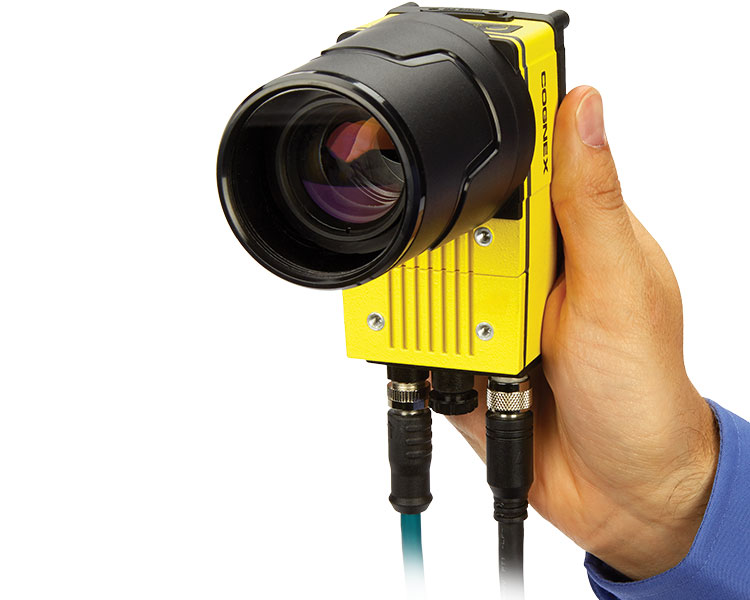

COGNEX In-Sight 9000 Serisi Endüstriyel Akıllı Kameralar

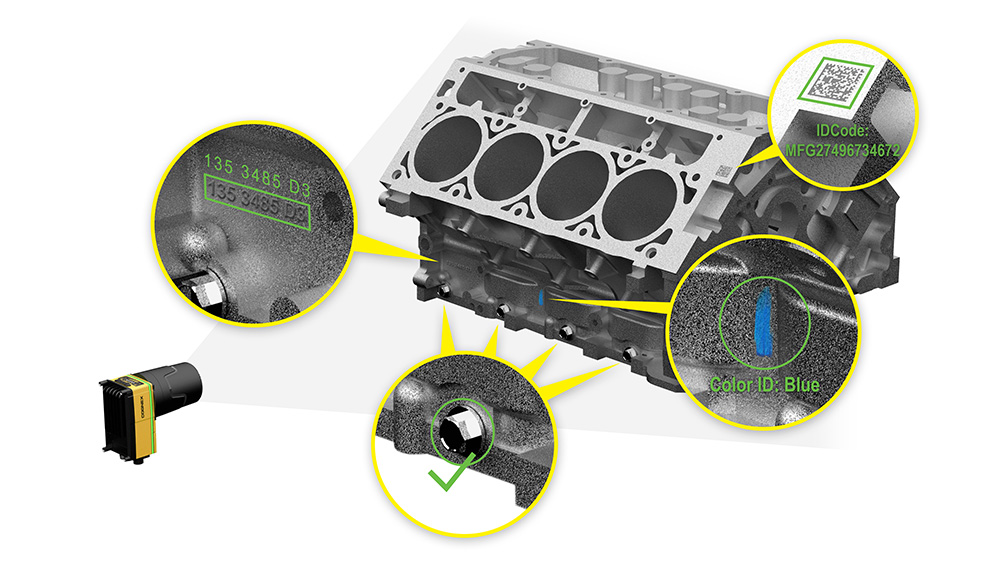

In-Sight 9000, sağlam, ultra yüksek çözünürlüklü gömülü yapay görme sistemi serisidir. In-Sight 9000, olağanüstü ayrıntılı görüntüler alma ve işleme becerisiyle, daha uzun mesafelere monte edildiğinde bile geniş bir alanda yüksek doğrulukta görsel parça konumu, ölçümü ve muayenesi sağlar. Sürekli hareket eden veya sabit nesneleri görüntülemek için çizgi tarama(linescan) ve alan taraması(areascan) görüntü alma seçenekleri mevcuttur. Ayrıca, In-Sight EasyBuilder arabirimi aracılığıyla yapılandırılabilen eksiksiz bir görüntü işleme yazılımı paketi ve E3TAM'a özgün dijital zeka ilavesi ile endüstrilerdeki çok çeşitli uygulamaları çözer.


Çoklu Kamera Uygulamalarına Alternatif Çözüm

In-Sight 9000, büyük nesneler veya parçalar içeren uygulamalarda birden fazla kamera kurma ihtiyacını ortadan kaldırır. Tek bir kamera çözümü olan In-Sight 9000, çoklu kameralı sistemlere kıyasla karmaşıklığı, kalibrasyon gereksinimlerini ve maliyeti azaltır. Bağımsız ünite, alanı kısıtlı üretim hatlarına kurulacak ekipman miktarını azaltır. Ayrıca, IP67 sınıfı muhafaza, harici bir muhafazaya ihtiyaç duymadan sistemi sıvılardan ve tozdan korur.


Çok Büyük, Hareketli, Dairesel, Silindirik Parçalara Yönelik Gömülü Çizgi Tarama(LineScan) Akıllı Kamera

In-Sight 9902L çizgi taramalı görsel denetim sistemi, büyük, silindirik ve sürekli hareket eden nesneleri incelemek için tasarlanmıştır. Her satırda 2.000 piksel yakalar ve görüntü araçlarının son derece ayrıntılı incelemeler gerçekleştirmesini sağlayan 32 MP görüntüler (16.000 satır) sunar. Her piksel hattı, en hızlı üretim hatlarına ayak uydurmak için saniyede 67.000 satır (15us tarama hızı) olarak alınır. 9902L, hedef parçanın yalnızca küçük bir görünümünü gerektirir, bu da onu sınırlı görüş alanı veya montaj alanı olan kurulumlar için ideal bir seçim haline getirir. Çizgi taramalı kameralar, hızlı hareket eden üretim hatlarında büyük boyutlu veya silindirik nesneleri incelemek için ideal bir seçimdir. Satır taraması için en yaygın olanları dahil olmak üzere birçok uygulama vardır:

*Silindirik nesneler, örneğin otomotiv filtreleri ve piller, ürünün yüzeyi üretim hattı boyunca dönerken% 100 incelenebilir.

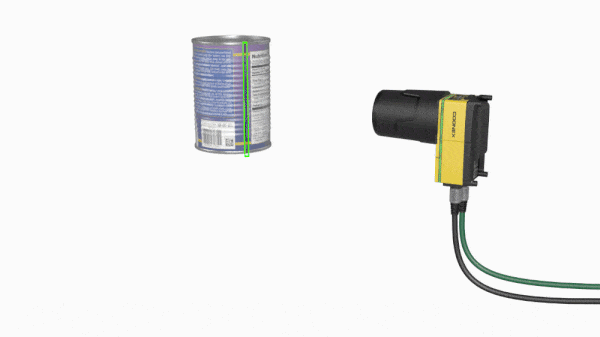

*İnceleme için 2B düz bir yüzeye "açılarak" çorba kutuları veya şişe ambalajları gibi eğimli yüzeylerde etiket denetimi
*Bir bütün olarak görüntülenebilen ve incelenebilen güneş pilleri ve araba kapı panelleri gibi büyük nesneler

E3TAM AŞ nin bu konudaki uzman mühendislik kabiliyeti ve farklı endüstrilerde gerçekleştirilen başarılı birçok proje tecrübesiyle birlikte uygulamalarınıza yönelik anahtar teslim projelendirme veya ürün satış ve destek sağlanır.




Models

9912

9912C

9902L

Min. Firmware

5.7.4

5.7

5.7

Image Type

Monochrome

Color

Monochrome

Imager Type

1.1 inch CMOS (3.45 μm² pixels)

1 inch CMOS (7 μm² pixels)

Image Resolution

12 MP (4096 x 3000)

32MP (2048 x 16384 software configurable) or 16MP ( 1024 x 16384 software configurable)

Acquisition Speed (Max)

14 fps

8 fps

66 K lines per second (15us per line)

Memory

File Storage

7.2 GB non-volatile flash (jobs), 8 GB Micro SD card (jobs, images, data)

Processing

832 MB SDRAM

Options

Lenses

C-mount

Lighting

External lights via light control connector

N/A

Vision Tools

PatMax, PatMax RedLine, PowerGrid, Hotbars

I/O

Network

(1) Gigabit Ethernet (10/100/1000 Mbps)

Built-in

(1) trigger, (1) input, (2) outputs, (2) bi-directional

(1) trigger, (1) input, (2) outputs, (2) encoder line inputs for quadrature support

Expansion

CIO-MICRO, CIO‌-1400

Protocols

General

TCP/IP, UDP, FTP, SFTP, Telnet, SMTP, RS-232

Industrial

OPC UA, EtherNet/IP with AOP, PROFINET Class B, iQSS, Modbus TCP, SLMP/SLMP Scanner, IEEE 1588 (CIP Sync), Rockwell Add-On Profile, CC-Link IE Field Basic

Mechanical

Dimensions

53.4mm (2.10in) x 60.5mm (2.38in) x 121.0mm (4.77in)

Weight

400 g

Protection

IP67 with C-mount lens cover

Power

24 VDC
